Корпуса модульные пластиковые ЩРН-П и ЩРВ-П со степенью защиты IP40 (IEK)


Заказ товаров (розничная цена)

Серия ЩРВ-П
Серия ЩРН-П
Корпуса модульные пластиковые ЩРН-П и ЩРВ-П со степенью защиты IP40 (IEK)Оптовая цена с учетом скидок в прайс-листах!

Производитель: IEK
Тип: распределительный
Модулей: 4-36

Описание

Используются в осветительных сетях для установки модульных устройств: автоматических выключателей, устройств защитного отключения, дифференциальных автоматических выключателей, таймеров, устройств управления освещением и т.д.Надежная, современная конструкция и прочный пластик, удобные крепежные приспособления гарантируют изделиям долгий срок службы и безопасность эксплуатации.

Преимущества

  • Ударопрочный, самозатухающий АБС-пластик.
  • Вертикальное расположение корпуса и крышки
  • Простой и быстрый монтаж – отверстия для крепления корпуса.
  • Удобный монтаж – предварительно выштампованные вводы для введения кабелей со всех сторон.
  • Наличие специальной планки для крепления нулевой шины.
  • Маркировочная лента входит в комплект изделия.
  • Универсальные винты.
  • Надежная DIN-рейка.

Технические характеристики:

  • Вид установки: наружный и внутренний.
  • Степень защиты: IP40.
  • Класс защиты: II.
  • Материал: АБС-пластик.
  • Рабочая температура: –15°С ÷ +60°С.
  • Цвет корпуса: белый.
  • Номинальный ток: 63 А.
  • Количество модулей: от 4 до 36.
  • Количество рядов: от 1 до 3.

Особенности

Простое введение кабелей, проводов через выштампованные вводы для проводников на задней и боковых стенках корпуса. Нулевая шина крепится на специальную панель. Она легко снимается и устанавливается на противоположную сторону. Обеспечивает высокую безопасность: токоведущие части закрыты для предотвращения преднамеренного прикосновения. Самозатухает при температуре 950 °С.
Вертикальное расположение корпуса обеспечивает удобство монтажа и дополнительную циркуляцию воздуха. Полная комплектация корпусов обеспечивает простой и быстрый монтаж.
Не нужно писать на самих автоматических выключателях – специальная маркировочная лента входит в серийную поставку. Точное выравнивание и надежный монтаж корпуса на стене обеспечивают точки крепления с указанием размеров между ними.
Индивидуальная упаковка не только защищает корпус от механических воздействий, но и информирует потребителя о преимуществах корпусов торговой марки IEK. Универсальные анодированные винты защищены от коррозии и походят к любому типу отвертки.

Комплектация

DIN-рейка Суппорт для установки клеммников, клеммники нейтрали и заземления Маркировочная лента Винты, пластиковые дюбели, заглушки

Ассортимент

Изображение Наименование Количество в упаковке Артикул
ЩРН-П-4 навесной. Типоразмер:1 ряд, 4 модуля. Клеммы: 3×10 мм2+4×10 мм2 20 MKP12-N-04-40-20
ЩРН-П-6 навесной. Типоразмер: 1 ряд, 6 модулей. Клеммы: 6×10 мм2+3×10 мм2 20 MKP12-N-06-40-20
ЩРН-П-8 навесной. Типоразмер: 1 ряд, 8 модулей. Клеммы: 8×10 мм2+4×10 мм2 20 MKP12-N-08-40-20
ЩРН-П-12 навесной. Типоразмер: 1 ряд, 12 модулей. Клеммы: 8×10 мм2+4×10 мм2+4×10 мм2 10 MKP12-N-12-40-10
ЩРН-П-18 навесной. Типоразмер: 1 ряд, 18 модулей. Клеммы: 9×10 мм2+9×10 мм2+4×10 мм2 10 MKP12-N-18-40-10
ЩРН-П-24 навесной. Типоразмер: 2 ряда, 24 модуля. Клеммы: 8×10 мм2+4×10 мм2+4×10 мм2 8×10 мм2+4× 10 мм2+4×10 мм2 10 MKP12-N-24-40-10
  ЩРН-П-36 навесной. Типоразмер: 3 ряда, 36 модулей. Клеммы: 8×10 мм2+6×10 мм2+4×10 мм2 8×10 мм2+6×10 мм2+4×10 мм2 5 MKP12-N-36-40-05
ЩРВ-П-4 встраиваемый. Типоразмер: 1 ряд, 4 модуля. Клеммы: 3×10 мм2+4×10 мм2 20 MKP12-V-04-40-20
  ЩРВ-П-6 встраиваемый. Типоразмер: 1 ряд, 6 модулей. Клеммы: 6×10 мм2+3×10 мм2 20 MKP12-V-06-40-20
ЩРВ-П-8 встраиваемый. Типоразмер: 1 ряд, 8 модулей. Клеммы: 8×10 мм2+4×10 мм2 20 MKP12-V-08-40-20
ЩРВ-П-12 встраиваемый. Типоразмер: 1 ряд, 12 модулей. Клеммы: 8×10 мм2+4×10 мм2+4×10 мм2 10 MKP12-V-12-40-10
ЩРВ-П-18 встраиваемый. Типоразмер: 1 ряд, 18 модулей. Клеммы: 9×10 мм2+9×10 мм2+4×10 мм2 10 MKP12-V-18-40-10
ЩРВ-П-24 встраиваемый. Типоразмер: 2 ряда, 24 модуля. Клеммы: 8×10 мм2+4×10 мм2+4×10 мм2 8×10 мм2+4×10 мм2+4×10 мм2 10 MKP12-V-24-40-10
ЩРВ-П-36 встраиваемый. Типоразмер: 3 ряда, 36 модулей. Клеммы: 8×10 мм2+6×10 мм2+4×10 мм2 8×10 мм2+6×10 мм2+4×10 мм2 5 MKP12-V-36-40-05

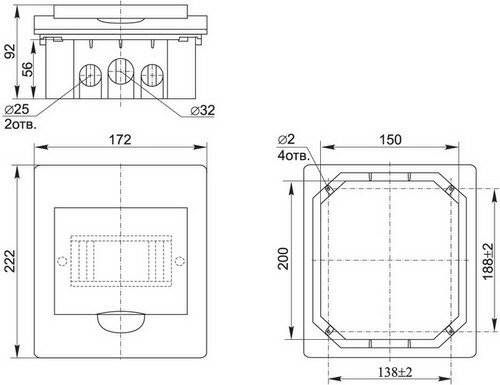

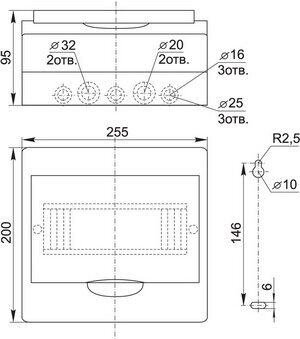

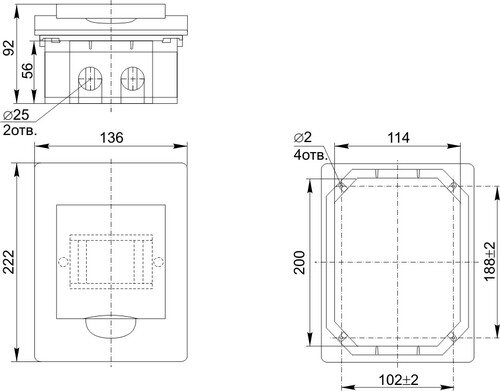

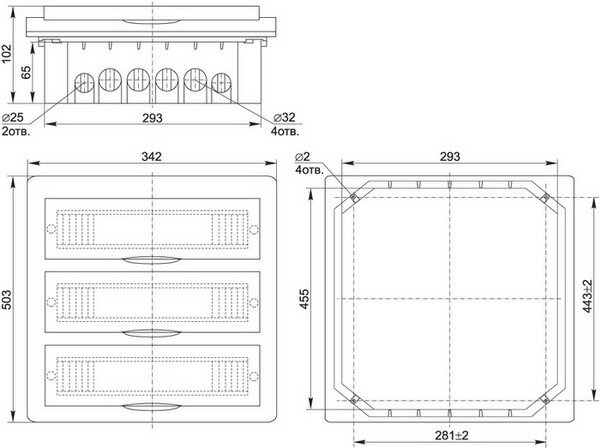

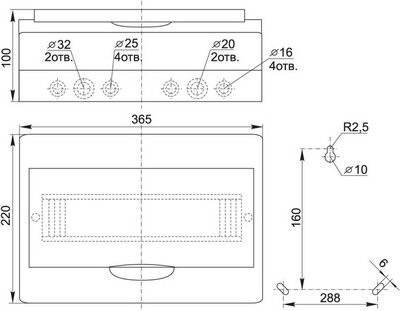

Габаритные и установочные размеры

MKP12-N-04-40-20
MKP12-N-06-40-20
MKP12-N-08-40-20
MKP12-N-12-40-10
MKP12-N-18-40-10
MKP12-N-24-40-10
MKP12-N-36-40-05
MKP12-V-04-40-20
MKP12-V-06-40-20
MKP12-V-08-40-20
MKP12-V-12-40-10
MKP12-V-18-40-10
MKP12-V-24-40-10
MKP12-V-36-40-05
