Выпускаются в исполнении с прозрачной дымчатой дверцей
Полностью симметричные распределительные электрощиты с возможностью крепления подвески двери спереди (с помощью специальных шарнирных винтов, входящих в комплект поставки) на правой или левой стороне; угол открывания 140°
Дверца рассчитана на установку замка с ключом (код изделия 12 866)
Возможность монтажа в зонах с высокой пожароопасностью (стандарт CEI 64-8, часть 7, раздел 751) и во взрывоопасных зонах (стандарт CEI 64-2, ред. IV)
Все модели (кроме модели с кодом 13 200) для облегчения ввода труб и кабелей снабжены фланцами кабельных вводов: одним двухслойным и одним жестким
Технические характеристики
Степень защиты IP 65
Класс электроизоляции II
Выпускаются серого цвета (RAL 7035)
Изготавливаются из самозатухающего поликарбоната, стойкого к воздействию тепла и огня до температуры 960 °С (испытание нагретой проволокой) по стандарту МЭК 60695-2-1
Материал с малым содержанием галогенов
Диапазон температур от –25 до +115 °С
Ударная прочность 20 Дж (класс IK 10)
Распределительные электрощиты изготавливаются по стандартам CEI 23-48, CEI 23-49 и МЭК 60 670
Комплект поставки
4 колпачка для винтов для обеспечения
1 самоклеящаяся этикетка на каждый ряд
Аксессуары для подвешивания дверцы на передней стороне
1 сертификационная табличка
Инструкция
Модулей
Код изделия
Цвет
Габаритные размеры
(Ш х В х Г), мм
Упаковка, шт.
С прозрачной дымчатой дверцей
4
13 200
RAL 7035 серый
136x540x140
1/8
12
13 204
RAL 7035 серый
275x370x140
1/4
12
13 205
RAL 7035 серый
275x455x140
1/3
12
13 206
RAL 7035 серый
275x570x140
1/3
18
13 208
RAL 7035 серый
380x570x140
1/2
С прозрачной дымчатой дверцей для установки счетчика СО-505
Специально для российского рынка
12
13 2040001
RAL 7035 серый
275x370x140
1/4
Аксессуары распределительных электрощитов для промышленного применения с глухой передней стенкой
Клеммные блоки
Клеммный блок представляет комбинацию из клеммных держателей и установленных на них клеммных реек (см. графу «Описание» в таблице).
Конфигурации клеммных блоков – стандартные. Для клеммных блоков нестандартного размера клеммные держатели и клеммные рейки поставляются раздельно. Поставляемые типоразмеры приведены в таблицах.
Код изделия
Описание
Упаковка, шт.
12 492
На 12 модулей – состоит из 12540x1 + 12531x1 + 12532x1
10/40
12 498
На 18 модулей – состоит из 12543x1 + 12531x1 + 12535x1
10/40
Клеммные держатели
Код изделия
Описание
Предназначается для
распределительных электрощитов
Упаковка, шт.
12 540
На 12 модулей
13 204 – 13 205 – 13 206
12/144
12 543
На 18 модулей
13 208
12/108
Чтобы собрать клеммный блок, необходима клеммная рейка и соответствующий клеммный держатель. Оставляйте зазор между соседними рейками при установке их в один клеммный держатель.
Клеммные держатели и клеммные рейки поставляются раздельно. Это позволяет изготовить клеммный блок необходимого размера путем установки одной или двух клеммных реек в клеммный держатель. Преимущества такого подхода очевидны: существенная экономия достигается за счет того, что Вы можете установить столько клемм, сколько Вам действительно необходимо.
В данной таблице приведены некоторые стандартные конфигурации.
Клеммные рейки
Код изделия
Описание
кол. отв. х Ø отв. (мм) + кол. отв. х Ø отв. (мм)
Упаковка, шт.
12 531
5x4.5
20/240
12 532
10x4.5 + 3x5.6
20/240
12 533
16x4.5 + 3x5.6
20/240
12 534
15x4.5 + 6x5.6
20/240
12 535
19x4.5 + 6x5.6
20/240
Каждая клеммная рейка может быть установлена в любой клеммный держатель. Рейка фиксируется в держателе двумя защелками, которые входят в два отверстия, расположенные по краям рейки.
Рамка для полускрытого монтажа
Код изделия
Предназначается для
распределительных электрощитов
Упаковка, шт.
12 598
13 200
5/20
12 593
13 204
5/20
12 599
13 205
5/5
12 594
13 206
5/5
12 595
13 208
5/5
Ступенчатое сверло
Код изделия
Описание
Упаковка, шт.
12 894
Используется для боковых присоединений
1/30
Кронштейн для крепления на стену
Код изделия
Описание
Упаковка, шт.
12 858
Изготовлен из электроизоляционного материала
20/240
Крышки модулей
Код изделия
Цвет
Кол-во модулей
Упаковка, шт.
12 861
RAL 7035 серый
1
50/1500
12 863
RAL 7035 серый
4
50/600
Запасные фланцы кабельных вводов
Код изделия
Предназначается для
распределительных электрощитов
Упаковка, шт.
12 601
13 204 – 13 205 – 13 206, двухслойные
20/80
12 602
13 208, двухслойные
20/80
1SL0551A00
Жесткий фланец, по 12 модулей в ряду
20/80
1SL0552A00
Жесткий фланец, по 18 модулей в ряду
20/80
Замок с ключом
Код изделия
Описание
Упаковка, шт.
12 866
Замок с ключом
10/300

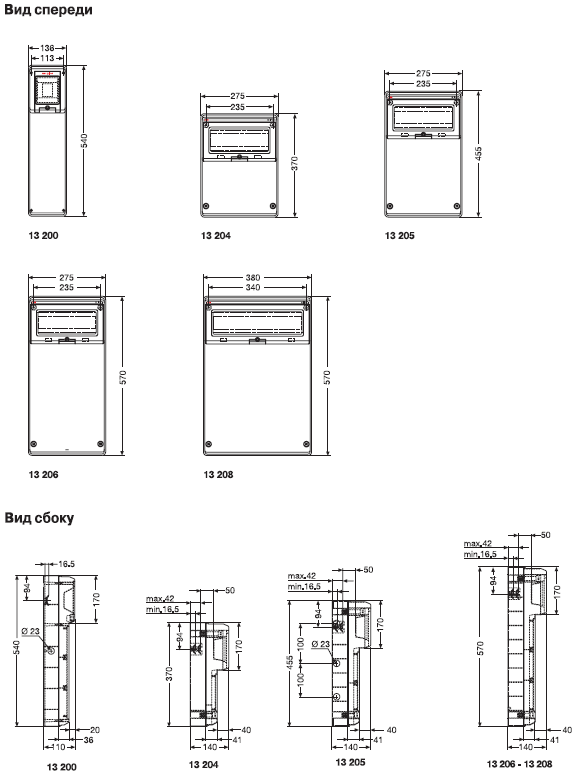

Габаритные и установочные размеры элекрощитов с глухой передней стенкой
