Распределительные электрощиты для промышленного применения серии Europa IP65 и аксессуары (ABB)


Распределительные электрощиты для промышленного применения серии Europa IP65 и аксессуары (ABB)Оптовая цена с учетом скидок в прайс-листах!

Производитель: ABB
Тип: распределительный
Модулей:

Выпускаются в исполнениях: с непрозрачной дверцей и с прозрачной дымчатой дверцей с вертикальной подвеской
Полностью симметричные распределительные электрощиты с возможностью крепления подвески двери спереди (с помощью специальных шарнирных винтов, входящих в комплект поставки) на правой или левой стороне; угол открывания 140°
Дверца рассчитана на установку замка с ключом (код изделия 12 866)
Рассчитаны на установку съемной рамы с заранее просверленными отверстиями для монтажа автоматических выключателей на 100, 125 и 160 А
Возможность монтажа в зонах с высокой пожароопасностью (стандарт CEI 64-8, часть 7, раздел 751) и во взрывоопасных зонах (стандарт CEI 64-2, ред. IV)
Все модели (кроме моделей с кодом 12 764 и 12 784) снабжены 1 двухслойным и 1 жестким фланцем кабельных вводов для облегчения ввода труб и кабелей
Распределительные электрощиты изготавливаются по стандартам CEI 23-48, CEI 23-49 и МЭК 60 670

Технические характеристики
  • Степень защиты IP 65
  • Класс электроизоляции II
  • Выпускаются серого цвета (RAL 7035)
  • Изготовлены из самозатухающего поликарбоната, стойкого к воздействию тепла и огня до температуры 960 °С (испытание нагретой проволокой) по стандарту МЭК 60695-2-1
  • Материал с малым содержанием галогенов
  • Диапазон рабочих температур от –25 до +115 °С
  • Ударная прочность 20 Дж (класс IK 10)
  • Высокая стойкость к ультрафиолетовому излучению
          Комплект поставки
  • 4 колпачка для винтов для обеспечения
  • Аксессуары для подвешивания дверцы на передней стороне
  • 1 табличка для сертификации
  • Инструкция
Изображение Код изделия Цвет Габаритные размеры
(Ш х В х Г), мм
Упаковка, шт.
С непрозрачной дверцей с вертикальной подвеской
12 764 RAL 7035 серый 140x220x140 1/14
12 768 RAL 7035 серый 205x220x140 1/9
12 772 RAL 7035 серый 275x220x140 1/6
12 774 RAL 7035 серый 275x370x140 1/4
12 776 RAL 7035 серый 275x570x140 1/2
12 778 RAL 7035 серый 380x570x140 1/2
С прозрачной дымчатой дверцей с вертикальной подвеской
12 784 RAL 7035 серый 140x220x140 1/14
12 788 RAL 7035 серый 205x220x140 1/9
12 792 RAL 7035 серый 275x220x140 1/6
12 794 RAL 7035 серый 275x370x140 1/4
12 796 RAL 7035 серый 275x570x140 1/2
12 798 RAL 7035 серый 380x570x140 1/2


Аксессуары распределительных электрощитов для промышленного применения серии Europa


Модульный комплект для установки автоматических выключателей

Автоматические выключатели на 100, 125 и 160 А на DIN-рейке

Изображение Код изделия Предназначается для
распределительных электрощитов
Количество модулей Упаковка, шт.
12 820 12 774 – 12 794 12 в 1 ряд 1/8
12 821 12 776 – 12 796 24 в 2 ряда 1/5
12 822 12 778 – 12 798 36 в 2 ряда 1/5

DIN-рейки

В комплекте с винтами

Изображение Код изделия Предназначается для
распределительных электрощитов
Упаковка, шт.
12 852 12 764 – 12 784 50/600
12 854 12 768 – 12 788 30/360
12 855 12 772 – 12 792
12 774 – 12 794
12 776 – 12 796
150/200
12 856 12 778 – 12 798 50/200

Монтажные платы

Металл с алюминиевым покрытием

Изображение Код изделия Предназначается для
распределительных электрощитов
Упаковка, шт.
12 842 12 764 – 12 784 10/120
12 844 2 768 – 12 788 10/10
12 845 12 772 – 12 792 10/10
12 846 12 774 – 12 794 5/5
12 847 12 776 – 12 796 5/5
12 848 12 778 – 12 798 5/5

Монтажные платы

Изолирующий материал

Изображение Код изделия Предназначается для
распределительных электрощитов
Упаковка, шт.
12 832 12 764 – 12 784 10/10
12 834 12 768 – 12 788 10/10
12 835 12 772 – 12 792 10/10
12 836 12 774 – 12 794 5/5
12 837 12 776 – 12 796 5/5
12 838 12 778 – 12 798 5/5

Внутренние дверцы

Изображение Код изделия Предназначается для
распределительных электрощитов
Упаковка, шт.
12 825 12 774 – 12 794 1/10
12 826 12 776 – 12 796 1/10
12 827 12 778 – 12 798 1/10

Крышки модулей

Изображение Код изделия Цвет Кол-во модулей Упаковка, шт.
12 861 RAL 7035 серый 1 50/1500
12 863 RAL 7035 серый 4 50/600

Кронштейн для крепления на стену

Изображение Код изделия Описание Упаковка, шт.
12 858 Изготовлен из электроизоляционного материала 20/240

Замок с ключом

Изображение Код изделия Описание Упаковка, шт.
12 866 Замок с ключом 10/300

Ступенчатое сверло

Изображение Код изделия Описание Упаковка, шт.
12 894 Используется для боковых присоединений 1/30

Запасные дверцы

Изображение Непрозрачная,
RAL 7035, цвет серый
Прозрачная дымчатая Предназначается для
распределительных электрощитов
Упаковка, шт.
12 568 12 578 12 764 – 12 784 8/32
12 569 12 579 12 768 – 12 788 10/20
12 570 12 580 12 772 – 12 792 8/16
12 571 12 581 12 774 – 12 794 5/10
12 572 12 582 12 776 – 12 796 10/10
12 573 12 583 12 778 – 12 798 8/8

Рамка для полускрытого монтажа

Изображение Код изделия Предназначается для
распределительных электрощитов
Упаковка, шт.
12 590 12 764 – 12 784 5/20
12 591 12 768 – 12 788 5/20
12 592 12 772 – 12 792 5/20
12 593 12 774 – 12 794 5/20
12 594 12 776 – 12 796 5/5
12 595 12 778 – 12 798 5/5

Пластиковые проставки

Изображение Код изделия Количество модулей х высота, мм Упаковка, шт.
12 851 20 модулей x 30 10/60

Запасные фланцы кабельных вводов

Изображение Код изделия Предназначается для
распределительных электрощитов
Упаковка, шт.
12 600 12 768 – 12 788, двухслойные 30/120
12 601 12 772 – 12 792, двухслойные
12 774 – 12 794, двухслойные
12 776 – 12 796, двухслойные
20/80
12 602 12 778 – 12 798, двухслойные 20/80
1SL0550A00 Жесткий фланец, по 8 модулей в ряду 30/120
1SL0551A00 Жесткий фланец, по 12 модулей в ряду 20/80
1SL0552A00 Жесткий фланец, по 18 модулей в ряду 20/80

Клеммные блоки

Клеммный блок представляет комбинацию из клеммных держателей и установленных на них клеммных реек (см. графу «Описание» в таблице).
Конфигурации клеммных блоков – стандартные. Для клеммных блоков нестандартного размера клеммные держатели и клеммные рейки поставляются раздельно. Поставляемые типоразмеры приведены в таблицах.

Изображение Код изделия Описание Упаковка, шт.
12 490 Для распределительных электрощитов 12764 и 12784 – состоит из 12538x2 + 12531x2е 10/60
12 491 Для распределительных электрощитов 12768 и 12788 – состоит из 12539x2 + 12531x2 10/60
12 492 Для распределительных электрощитов 12772 и 12792 – состоит из 12540x1 + 12531x1 + 12532x1 10/40
12 494 Для распределительных электрощитов 12774 и 12794 – состоит из 12540x2 + 12533x2 10/40
12 493 Для распределительных электрощитов 12776 и 12796 – состоит из 12540x2 + 12534x2 10/40
12 497 Для распределительных электрощитов 12778 и 12798 – состоит из 12543x2 + 12535x2 10/40

Клеммные держатели

Изображение Код изделия Предназначается для
распределительных электрощитов
Упаковка, шт.
12 538 12764 – 12784 12/360
12 539 12768 – 12788 12/360
12 540 12772 – 12774 – 12776 – 12792
12794 – 12796
12/144
12 543 12778 – 12798 12/108

Чтобы собрать клеммный блок, необходима клеммная рейка и соответствующий клеммный держатель. Оставляйте зазор между соседними рейками при установке их в один клеммный держатель.

Клеммные держатели и клеммные рейки поставляются раздельно. Это позволяет изготовить клеммный блок необходимого размера путем установки одной или двух клеммных реек в клеммный держатель. Преимущества такого подхода очевидны: существенная экономия достигается за счет того, что Вы можете установить столько клемм, сколько Вам действительно необходимо.
В данной таблице приведены некоторые стандартные конфигурации.

Клеммные рейки

Изображение Код изделия Описание
кол. отв. х Ø отв. (мм) + кол. отв. х Ø отв. (мм)
Упаковка, шт.
12 531 5x4.5 20/240
12 532 10x4.5 + 3x5.6 20/240
12 533 16x4.5 + 3x5.6 20/240
12 534 15x4.5 + 6x5.6 20/240
12 535 19x4.5 + 6x5.6 20/240

Каждая клеммная рейка может быть установлена в любой клеммный держатель. Рейка фиксируется в держателе двумя защелками, которые входят в два отверстия, расположенные по краям рейки.

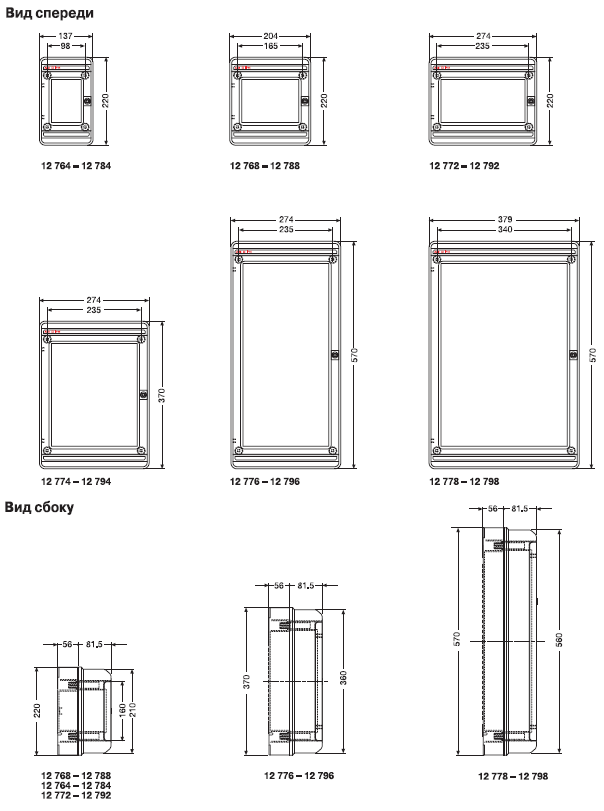

Габаритные и установочные размеры серии Europa IP65


Габаритные размеры


Установочные размеры
