Распределительные шкафы для настенного монтажа, серия Fly IP65 и аксессуары (ABB)


Заказ товаров (розничная цена)

Серия Fly IP65
Аксессуары серии Fly IP 65
Распределительные шкафы для настенного монтажа, серия Fly IP65 и аксессуары (ABB)Оптовая цена с учетом скидок в прайс-листах!

Производитель: ABB
Тип: распределительный
Модулей: 2-36

Распределительные шкафы снабжаются прозрачной дымчатой дверцей с горизонтальной подвеской для каждого ряда устройств; дверца рассчитана на установку замка с ключом (код изделия 12 866)
Выпускаются серого цвета (RAL 7035)
Съемная рама с DIN- рейками для облегчения кабельной разводки на стенде. Раму можно также демонтировать (при монтаже она крепится на защелках) для упрощения прокладки отдельных проводов
Возможность монтажа устройств глубиной 53, 68 и 75 мм
Возможность монтажа в зонах с высокой пожароопасностью (стандарт CEI 64-8 часть 7 раздел 751) и во взрывоопасных зонах (стандарт CEI 64-2 ред. IV)
Модели на 8 и более модулей снабжены планками кабельных вводов для облегчения ввода труб и кабелей
Модели на 8 и более модулей рассчитаны на использование системы быстрой кабельной разводки Unifix L

Технические характеристики

  • Степень защиты IP 65
  • Класс электроизоляции II
  • Из самозатухающего поликарбоната, стойкого к анормальному нагреву и пламени до температуры 960°С (тест спиралью накаливания) по стандарту IEC 695-2-1
  • Материал с малым содержанием галогенов
  • Стабильность размеров при неизменных режимах работы в диапазоне температур от -25°С до +115°С
  • Ударная прочность 20 Дж (уровень IK 10)
  • Высокая стойкость к ультрафиолетовому излучению
  • Распределительные шкафы изготавливаются по стандартам CEI 23-48, CEI 23-49 и IEC 670


Комплект поставки

  • 4 крышки модулей на каждый ряд
  • 1 самоклеящаяся этикетка на каждый ряд
  • 4 колпачка для винтов для обеспечения
  • 1 табличка для сертификации по CEI 23-51
  • Инструкция
Изображение Модулей Код изделия Цвет Габаритные размеры
(Ш х В х Г), мм
Упаковка, шт.
С прозрачной дверцей с горизонтальной подвеской
2-4 12 742 RAL 7035 серый 100x160x100 1/33
2-4 12 722 (непрозрачная дверца) RAL 7035 серый 100x160x100 1/33
8 12 743 RAL 7035 серый 205x220x140 1/8
12 12 745 RAL 7035 серый 275x220x140 1/6
24 12 746 RAL 7035 серый 275x370x140 1/4
36 12 747 RAL 7035 серый 275x570x140 1/2


Аксессуары распределительных шкафов серии Polycarbonate Fly IP 65


Клеммные держатели


Изображение Код изделия Описание Предназначается для
распределительных шкафов
Упаковка, шт.
12 539 На 8 модулей 12 743 12/360
12 540 На 12 модулей в ряд 12 745-12 746-12 747 12/144

Чтобы собрать клеммный блок, необходима клеммная рейка и соответствующий клеммный держатель. Оставляйте зазор между соседними рейками при установке их в один клеммный держатель.

Рекомендуемые конфигурации

Кол-во модулей Распределительный шкаф Клеммные держатели, код х шт. Клеммные рейки, код х шт.
8 12 743 12 539 x 2 12 531 x 2
12 12 745 12 540 x 1 12 531 x 1
12 532 x 1
24 12 746 12 540 x 2 12 533 x 2
36 12 747 12 540 x 2 12 534 x 2

Клеммные держатели и клеммные рейки поставляются раздельно. Это позволяет изготовить клеммный блок необходимого размера путем установки одной или двух клеммных реек в клеммный держатель. Преимущества такого подхода очевидны: существенная экономия достигается за счет того, что Вы можете установить столько клемм, сколько Вам действительно необходимо.
В данной таблице приведены некоторые стандартные конфигурации.

Клеммные рейки

Изображение Код изделия Описание
кол. отв. х Ø отв. (мм) + кол. отв. х Ø отв. (мм)
Упаковка, шт.
12 531 5x4.5 1/20
12 532 10x4.5 + 3x5.6 1/20
12 533 16x4.5 + 3x5.6 1/20
12 534 15x4.5 + 6x5.6 1/20
12 535 19x4.5 + 6x5.6 1/20

Каждая клеммная рейка может быть установлена в любой клеммный держатель. Рейка фиксируется в держателе двумя защелками, которые входят в два отверстия, расположенные по краям рейки.

Система кабельной разводки Unifix SL

Изображение Код изделия Тип Описание Упаковка, шт.
ED 298 5 XULT208 2-полюсная шина на 8 модулей 6/24
ED 299 3 XULT212 2-полюсная шина на 12 модулей 6/24
ED 294 4 XULT412 4-полюсная шина на 12 модулейй 6/24

Запасные дверцы

Изображение Код изделия Описание Предназначается для
распределительных шкафов
Упаковка, шт.
12 567 Непрозрачная серая RAL 7035 на 2 модуля 12 722 10/60
12 577 Прозрачная на 2 модуля 12 742 10/60
12 565 Прозрачная на 8 модулей 12 743 10/20
12 566 Прозрачная на 12, 24, 36 (12х3 ряда) модулей 12 745
12 746
12 747
8/16

Крышки модулей

Изображение Код изделия Цвет Кол-во модулей Упаковка, шт.
12 861 RAL 7035 серый 1 50/1500
12 863 RAL 7035 серый 4 50/600

Кронштейн для крепления на стену

Изображение Код изделия Описание Упаковка, шт.
12 858 Изготовлен из электроизоляционного материала 1/20

Пломба на винт

Изображение Код изделия Упаковка, шт.
12 860 1/50

Рамка для полускрытого монтажа

Изображение Код изделия Предназначается для
распределительных шкафов
Упаковка, шт.
12 591 12 743 5/20
12 592 12 745 5/20
12 593 12 746 5/20
12 594 12 747 5/5

Запасные фланцы кабельных вводов

Изображение Код изделия Предназначается для
распределительных шкафов
Упаковка, шт.
12 600 на 8 модулей 30/120
12 601 на 12, 24, 36 (12х3 ряда) модулей 20/80

Замок с ключом

Изображение Код изделия Описание Упаковка, шт.
12 866 Замок с ключом 1/10

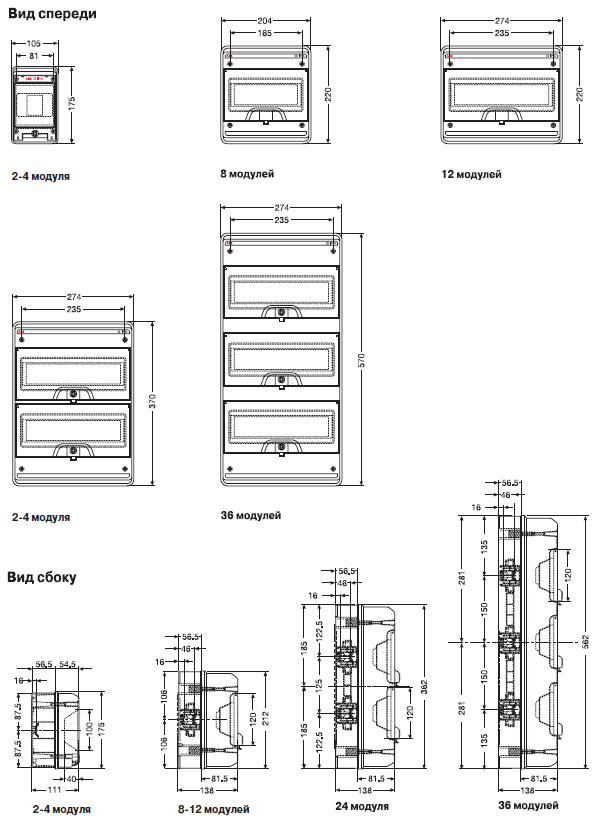

Габаритные и установочные размеры серии Fly IP65


Габаритные размеры


Установочные размеры
