Распределительные шкафы для скрытого и настенного монтажа, серия Unibox IP40, IP41 и аксессуары (ABB)


Распределительные шкафы для скрытого и настенного монтажа, серия Unibox IP40, IP41  и аксессуары (ABB)Оптовая цена с учетом скидок в прайс-листах!

Производитель: ABB
Тип: распределительный
Модулей: 8-54
Элегантная конструкция, современный дизайн, простота монтажа – вот основные качества, присущие всем распределительным шкафам Unibox. В настоящее время в ассортимент шкафов входят модели как для скрытого монтажа, так и навесного типа.
Распределительные шкафы Unibox изготовлены из термопластика белого цвета RAL 9016, прекрасно вписываются в интерьер любого помещения и поставляются в исполнениях с дымчатой и непрозрачной дверцей.
Клеммные блоки PE+N идут в стандартном комплекте поставки распределительного шкафа.
В зависимости от модели в шкаф Unibox может быть установлено от 8 до 54 стандартных модулей. Монтажная рама для установки модульного оборудования является съемной, что позволяет осуществлять кабельную разводку на стенде и существенно упрощает монтаж оборудования.
Шкафы имеют степень защиты IP40/41 в зависимости от исполнения и характеризуются высокой ударопрочностью и стойкостью к химическим веществам, атмосферному воздействию и ультрафиолетовому излучению.
Принадлежности для разводки кабелей позволяют максимально точно, легко и быстро сконфигурировать шкаф в соответствии со схемой и реализовать все необходимые функции. Они также идут в стандартном комплекте поставки распределительного шкафа.
Все распределительные шкафы Unibox изготавливаются в соответствии со стандартами CEI 23-48, CEI-23-49 и МЭК 60 670.
Функциональные возможности распределительных шкафов Unibox и безопасность при их установке и эксплуатации гарантируются такими конструктивными особенностями как:
  • перенавешиваемая дверца
  • нажимная-отжимная система открывания дверцы с возможностью установки замка с ключом возможность открывать дверцу на 180° в многорядных моделях шкафов
  • съемная монтажная рама с DIN-рейками
  • компенсация погрешностей при монтаже шкафа за счет наличия пазов в местах крепления рамы к корпусу
  • большое пространство для монтажа устройств – расстояние между DIN-рейками – 150мм
  • клеммные блоки могут заказываться по отдельности или же в собранном виде
  • дверца распределительного шкафа поставляется с наклеенной защитной пленкой
Технические характеристики
  • Степень защиты IP40/41
  • Класс электроизоляции II
  • Выпускаются белого (RAL 9016) или серого (RAL 7035) цвета
  • Стабильность размеров при неизменных режимах работы в диапазоне температур от -20 °С до +85 °С
  • Ударная прочность 10 Дж (уровень IK 09)
  • Дверца открывается с помощью нажимно-отжимного механизма
  • Распределительные шкафы изготавливаются по стандартам CEI23-48, CEI 23-49 и IEC 670
  • Компоненты и аксессуары легко монтируются на защелках без использования винтов
          Комплект поставки
  • 4 крышки модулей на каждый ряд
  • 1 самоклеящаяся этикетка на каждый ряд
  • Защитная пленка на дверцу
  • Фиксатор кабеля
  • 5 прозрачных кабельных стяжек (100х2,5 мм) для скрепления кабелей
  • 4 винта с дюбелями для крепления к стене
  • Жесткий фланец для подсоединения разветвленных цепей в трубах
  • 1 табличка для сертификации по CEI 23-51
  • Инструкция
Изображение Модулей Код изделия  Цвет Габаритные размеры
(Ш х В х Г), мм
Упаковка, шт
Без дверцы
8 12 208 белый 215x220x105 1/9
8 12 228 серый 215x220x105 1/9
12 12 212 белый 295x245x115 1/6
12 12 232 серый 295x245x115 1/6
24 12 214 белый 295x390x115 1/4
24 12 234 серый 295x390x115 1/4
36 12 216 белый 295x515x115 1/1
36 12 236 серый 295x515x115 1/1
54 12 217 белый 405x515x115 1/1
54 12 237 серый 405x515x115 1/1
С непрозрачной дверцей с вертикальной подвеской
8 12 238 белый 215x220x105 1/9
8 12 248 серый 215x220x105 1/9
12 12 242 белый 295x245x115 1/6
12 12 252 серый 295x245x115 1/6
24 12 244 белый 295x390x115 1/4
24 12 254 серый 295x390x115 1/4
36 12 246 белый 295x515x115 1/1
36 12 256 серый 295x515x115 1/1
54 12 247 белый 405x515x115 1/1
54 12 257 серый 405x515x115 1/1
С прозрачной дымчатой дверцей с вертикальной подвеской
8 12 258 белый 215x220x105 1/9
8 12 268 серый 215x220x105 1/9
12 12 262 белый 295x245x115 1/6
12 12 272 серый 295x245x115 1/6
24 12 264 белый 295x390x115 1/4
24 12 274 серый 295x390x115 1/4
36 12 266 белый 295x515x115 1/1
36 12 276 серый 295x515x115 1/1
54 12 267 белый 405x515x115 1/1
54 12 277 серый 405x515x115 1/1


Аксессуары распределительных шкафов серии Unibox


Клеммные держатели


Изображение Код изделия Описание Предназначается для распределительных шкафов Упаковка, шт.
12 540 На 8 модулей 12 208–12 228–12 238
12 248–12 258–12 268
12/144
12 541 На 12 модулей в ряд 12 212–12 232–12 242
12 252–12 262–12 272
12 214–12 234–12 244
12 254–12 264–12 274
12 216–12 236–12 246
12 256–12 266–12 276
12/144
12 542 На 18 модулей в ряд 12 217–12 237–12 247
12 257–12 267–12 277
12/108

Чтобы собрать клеммный блок, необходима клеммная рейка и соответствующий клеммный держатель. Оставляйте зазор между соседними рейками при установке их в один клеммный держатель.

Рекомендуемые конфигурации

Кол-во модулей Распределительный шкаф Клеммные держатели, код х шт. Клеммные рейки, код х шт.
8 12 208–12 228–12 238
12 248–12 258–12 268
12 540 x 1 12 531 x 1
12 532 x 1
12 12 212–12 232–12 242
12 252–12 262–12 272
12 541 x 1 12 532 x 2
24 12 214–12 234–12 244
12 254–12 264–12 274
12 541 x 2 12 531 x 2
12 533 x 2
36 12 216–12 236–12 246
12 256–12 266–12 276
12 541 x 2 12 531 x 2
12 534 x 2
54 12 217–12 237–12 2467
12 257–12 267–12 277
12 542x 2 12 535 x 2

Клеммные держатели и клеммные рейки поставляются раздельно. Это позволяет изготовить клеммный блок необходимого размера путем установки одной или двух клеммных реек в клеммный держатель. Преимущества такого подхода очевидны: существенная экономия достигается за счет того, что Вы можете установить столько клемм, сколько Вам действительно необходимо.
В данной таблице приведены некоторые стандартные конфигурации.

Клеммные рейки

Изображение Код изделия Описание
кол. отв. х Ø отв. (мм) + кол. отв. х Ø отв. (мм)
Упаковка, шт.
12 531 5x4.5 1/20
12 532 10x4.5 + 3x5.6 1/20
12 533 16x4.5 + 3x5.6 1/20
12 534 15x4.5 + 6x5.6 1/20
12 535 19x4.5 + 6x5.6 1/20

Каждая клеммная рейка может быть установлена в любой клеммный держатель. Рейка фиксируется в держателе двумя защелками, которые входят в два отверстия, расположенные по краям рейки.

Запасные дверцы

Изображение Код изделия Предназначается для
распределительных шкафов
Упаковка, шт.
RAL 9016 белый RAL 9016 белый
Непрозрачная дверца
12 511 12 516 12 238 – 12 248 1/25
12 512 12 517 12 242 – 12 252 1/15
12 513 12 518 12 244 – 12 254 1/10
12 514 12 519 12 246 – 12 256 1/5
12 515 12 520 12 247 – 12 257 1/5
Прозрачная дымчатая дверца
12 521 - 12 258 – 12 268 1/25
12 522 - 12 262 – 12 272 1/15
12 523 - 12 264 – 12 274 1/10
12 524 - 12 266 – 12 276 1/5
12 525 - 12 267 – 12 277 1/5

Для каждой дверцы необходимо заказать нажимно-отжимной механизм (код изделия 12526, 5 шт. в упаковке).

Система кабельной разводки Unifix SL

Изображение Код изделия Описание Упаковка, шт.
ED 324 9 XUSLT08+1–2-полюсная шина на 8+1 модулей 1/16
ED 325 6 XUSLT12+1–2-полюсная шина на 12+1 модулей 1/12
ED 326 4 XUSLT18+1–2-полюсная шина на 18+1 модулей 1/8

Крышки модулей

Изображение Код изделия Цвет Кол-во модулей Упаковка, шт.
12 555 RAL 9016 белый 4 50/600
12 863 RAL 7035 серый 4 50/600

Замок с ключом

Изображение Код изделия Описание Упаковка, шт.
12 530 Замок с ключом 1/10

Фиксатор кабеля

Изображение Код изделия Упаковка, шт.
12 550 1/30

Соединительный элемент

Изображение Код изделия Упаковка, шт.
12 556 10/100


Габаритные и установочные размеры серии Unibox IP40


Габаритные размеры

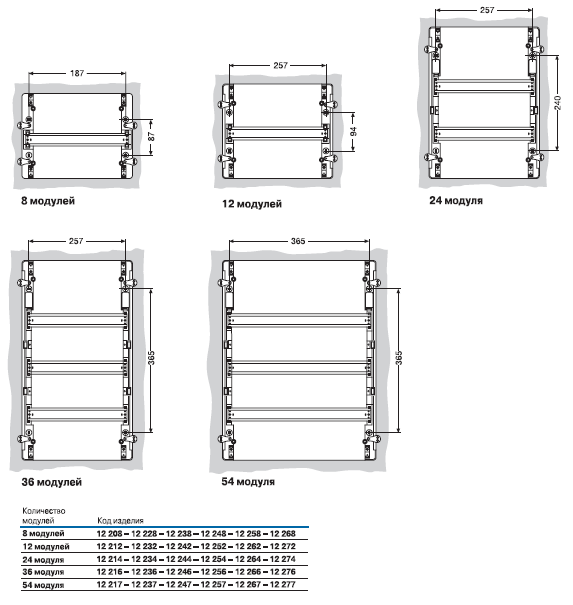

Установочные размеры

Габаритные и установочные размеры серии Unibox IP41


Габаритные размеры

Установочные размеры
