Меркурий 205.2T FION

Счетчики предназначены для коммерческого учета активной электроэнергии в однофазных цепях переменного тока и работают как автономно, так и в составе АСКУЭ


Функциональные возможности:

  • Измерение, хранение и вывод на ЖК-индикатор и передача по интерфейсам следующей информации:
    • • энергии нарастающим итогом по каждому тарифу и по сумме тарифов;
    • • энергии на начало текущего месяца и каждого из 11 предыдущих месяцев по каждому из тарифов и по сумме тарифов;

  • Наличие встроенного тарификатора со следующими характеристиками:
    • • количество тарифов - 4;
    • • количество тарифных зон в пределах суток - 8;
    • • количество типов дней - 8 ;
    • • количество сезонов - 12;

  • Измерение, вывод на ЖК-индикатор и передача по интерфейсам следующих параметров электросети:
    • • мгновенного значения активной мощности;
    • • коэффициента мощности;
    • • действующих значений фазных тока и напряжения;
    • • частоту сети.

  • Отключение нагрузки потребителя через реле встроенное в устройство индикации. Отключение осуществляется в трёх случаях:
    • • поступила команда по радиоинтерфейсу;
    • • был превышен порог мощности заданный в счётчике;
    • • был превышен лимит энергии заданный в счётчике.

  • Наличие журнала событий (кольцевого по 64 записи на каждое событие) в котором фиксируются:
    • • время включения выключения счётчика
    • • время вскрытия / закрытия прибора
    • • дата параметризации.

Технические особенности

  • датчик тока - токовый трансформатор;
  • интерфейсы-оптопорт и RF;
  • встроенное реле отключения нагрузки на ток 60А;
  • подсветка ЖКИ;
  • электроная пломба.

    Отличительные особенности:

    Конструктивно счётчик выполнен в виде двух блоков - датчика мощности (внизу) и устройства индикации (вверху). Датчик мощности устанавливают на внешних проводах сети вне доступа потребителя. Он производит измерение потребляемой электроэнергии и передаёт данные устройству индикации, которое находится у потребителя. Связь между  датчиком мощности и устройством индикации осуществляется по радиоинтерфейсу.

Маркировка счётчика

МЕРКУРИЙ 205.2T FION

МЕРКУРИЙ – торговая марка счётчика
205 - серия счётчика
2 - устройство для отображения электроэнергии - ЖКИ
Т- внутренний тарификатор

FION - функции:
F - RF (радиоинтерфейс 2,4 ГГц)
I - оптопорт
О - отключение нагрузки встроенным реле
N - электронная пломба

Отсутствие символа в наименовании счётчика свидетельствует об отсутствии соответствующей функции.

Основные технические характеристики

наименование параметров Величины
Класс точности при измерении
активной энергии


1,0
Номинальное напряжение, В 230
Номинальный (макс) ток, А 5(60)
Максимальный ток в течении 10 мсек, А
  - для IБАЗ=5А


1800

Стартовый ток (чувствительность), А
  - для IБАЗ=5А

0,020
Активная/полная потребляемая мощность цепями напряжения устройства индикации, Вт/ВА не более 3 / 6
Активная/полная потребляемая мощность цепями напряжения датчика мощности, Вт/ВА не более 2 / 4
Полная мощность, потребляемая цепью тока не более, В*А 0,5
Количество тарифов 4
Количество тарифных сезонов (месяцев) 12
Скорость обмена, бит/секунду:
- через радиоинтерфейс;
- через оптопорт;


9600
9600
Передаточное число основного/поверочного выхода , имп/кВт:


10000

Сохранность данных при перерывах питания, лет
   - постоянной информации
   - оперативной информации

40
10
Защита информации парольная защита доступа и аппаратная защита памяти метрологических коэффициентов
Диапазон температур, °С от - 40 до +55
Наработка на отказ, часов 90000
безотказная работа, часов 9000
срок службы, лет 24
Межповерочный интервал,лет 10
Степень защиты проникновения пыли и воды
    - датчика мощности
    - устройства индикации

IP 54
IP 51
Масса, не более, кг
    - датчика мощности
    - устройства индикации

0,38
0,90
Габаритные размеры (длина, ширина, высота), мм
    - датчика мощности
    - устройства индикации

112 х 101,5 х 90
206 х 131 х 73,5
Гарантия производителя, лет 3

Снятие показаний

Снятие показаний счетчика может осуществляться несколькими способами:
    - с ЖКИ устройства индикации;
    - через оптопорт устройства индикации;
    - через радиоинтерфейс датчика мощности;
    - через радиоинтерфейс устройства индикации;


    Для чтения показаний по радиоинтерфейсу существует две возможности:

1. Считывание информации с датчика мощности или устройства индикации по радиканалу с помощью терминала инспектора. Терминал инспектора представляет собой устройство сбора информации на основе КПК с модулем радиомодема Меркурий 252.1 и предустановленной программой "Меркурий - энергоучёт 205".
2. Для аналогичных целей, но с использованием стандартного персонального компьютера (ноутбука), применяется преобразователь интерфейсов USB-RF. Преобразователь интерфейсов USB-RF выпускается в двух вариантах исполнения – со встроенной антенной для работы с приборами учета в лабораторных условиях и с внешней автомобильной антенной для работы на объектах с использованием средств передвижений.

    Организация радиосвязи между устройством индикации, датчиком мощности и PC c USB-RF (или КПК) осуществляется в нелицензируем диапазоне частот 2400-2483,5МГц. В связи с особенностями распространения радиосигнала диапазона 2,4 ГГц при установке счетчиков «М205.2Т FION» следует руководствоваться следующими правилами:

    1. По возможности, устанавливать датчики мощности и устройства индикации в зоне прямой видимости.
    2. По возможности, устанавливать устройства индикации в помещении здания с наименьшим числом перегородок, стен, дверей на «прямой» линии между датчиком мощности и устройством индикации.
    3. Не устанавливать устройства индикации в металлические корпуса (желательно использовать пластмассовые).

    Следует учитывать, что наибольшее затухание радиосигнала происходит при прохождении железобетонных конструкций.

Счётчик отображает на ЖК-индикаторе устройства индикации:
  • • номер текущего тарифа (в многотарифном режиме);
  • • значение потреблённой энергии в однотарифном режиме, кВт*ч;
  • • значение потреблённой энергии с начала эксплуатации по каждому тарифу и сумму по всем тарифам, кВт*ч;
  • • значения потреблённой энергии с начала эксплуатации на первое число текущего и каждого из предыдущих 11-ти месяцев по каждому тарифу и суммы по всем тарифам, кВт*ч;
  • • напряжение сети, В;
  • • ток нагрузки, А;
  • • активную мощность нагрузки (со знаком), кВт;
  • • коэффициент мощности;
  • • порог мощности, кВт;
  • • лимит энергии, кВт*ч;
  • • время реакции на превышение порога мощности;
  • • признак контроля превышения лимита энергии;
  • • признак отключенного реле;
  • • значение мощности при котором произошло отключение;
  • • коды ошибок;
  • • текущее время и дату;
  • • сетевой номер датчика мощности;
  • • сетевой адрес;
  • • признак обратного включения счётчика.


Обмен информацией через радио и оптический интерфейсы

Параметры Про-
грамми-
рование
Считы-вание
• значения потребленной активной электронергии;
- текущее значение от сброса показаний по каждому тарифу и по
  сумме тарифов;
  +
- на начало текущего месяца по каждому тарифу и по сумме тарифов;   +
- на начало каждого из предыдущих 11 месяцев по каждому тарифу и
  по сумме тарифов;

  +

• пароли первого (потребителя) и второго (продавца) уровня доступа к данным +

• параметры встроенных часов счётчика:
- текущих времени и даты; + +
- разрешения/запрета автоматического перехода сезонного времени; + +
- времени перехода на «летнее» и «зимнее» время при автоматической установке сезонного времени; + +

• параметры тарификатора:
- режим тарификатора (однотарифныймноготарифный) + +
- номера текущего тарифа;   +
- тарифного расписания; + +
- календаря праздничных дней; + +

• параметры электросети 230В:
- мощность;   +
- напряжение;   +
- коэффициент мощности;   +
- ток;   +
- частота сети;   +

• индивидуальные параметры счётчика:
- сетевого адреса; + +
- серийного номера;   +
- даты изготовления;   +
- местоположения счётчика; + +
- класса точности по активной энергии;   +
- параметров индикации; + +
- версии ПО;   +

• параметры контроля за превышением установленных лимитов активной мощности и энергии прямого направления:
- разрешение/запрет контроля за превышением порога мощности; + +
- значение установленного порога мощности; + +
- время реакции на превышение порога мощности; + +
- флаг превышения порога мощности   +
- разрешение/запрет контроля за превышением лимита энергии; + +
- значения установленного лимита энергии отдельно для каждого из четырёх тарифов; + +
- флаг отключения нагрузки   +
- режима импульсного выхода; + +

• журнала событий (кольцевого на 10 записей):
- времени включения/выключения счётчика;
- времени до/после коррекции текущего времени;
- времени начала/окончания превышения лимита мощности
- времени коррекции тарифного расписания;
- времени коррекции расписания праздничных дней;
- времени сброса регистров накопленной энергии;
- времени превышения лимита энергии по каждому из тарифов;
- времени коррекции параметров контроля за превышением лимита
   мощности;
- времени коррекции параметров контроля за превышением лимита
  энергии;
- времени вскрытия/закрытия приборов;
  +

• служебная информация:
- слово состояния самодиагностики счётчика;   +
- зафиксированные данные; + +
- серийный номер подключённого датчика мощности; + +
    +

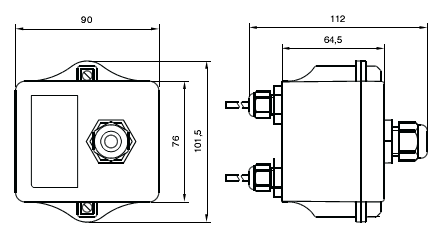

Габаритный чертёж:
