Щиты учетно-распределительные ЩРУН, ЩРУВ со степенью защиты IP31, IP54 (EKF)


Заказ товаров (розничная цена)

Серия ЩРУВ
Серия ЩРУН
Щиты учетно-распределительные ЩРУН, ЩРУВ со степенью защиты IP31, IP54 (EKF)Оптовая цена с учетом скидок в прайс-листах!

Производитель: EKF

Щиты учетно-распределительные предназначены для установки модульной аппаратуры и электрических счетчиков.
Используются для электромонтажа в жилых, административных, торговых и производственных зданиях.
Щиты имеют металлический сварной корпус. Позволяют разместить до 48 однополюсных автоматических выключателя ВА 47-63 марки ЭКФ, а также одно- или трехфазный электрический счетчик энергии.

Особенности конструкции

Выпускаются в четырех исполнениях:
- навесные со степенью защиты IP31(серия ЩРУН)
- навесные со степенью защиты IP31 раздельным учетом (серия БУР)
- навесные со степенью защиты IP54 (серия ЩУ)
- встраиваемые в нишу со степенью защиты IP30 (серия ЩРУВ)

Для электронных счетчиков предусмотрена специальная серия металлокорпусов с меньшими габаритами с индексом “Э”.
Степень защиты IP54 выполнена на автоматизированной линии по нанесению уплотнителя. Окраска порошковая. Цвет RAL 7035.
Щиты комплектуются съемной монтажной панелью для крепления счетчика, DIN- рейками для установки модульной аппаратуры и замком с двумя ключами с одинаковой степенью секретности. В двери щита имеется стекло для снятия показаний счетчика.
Доступ ко всем токопроводящим частям закрыт съемными фальш-панелями. Для ввода кабеля внутрь щита предусмотрены отверстия (для ЩРУН, БУР, ЩУ предусмотрены 3 отверстия D32мм – снизу, для ЩРУВ – снизу и сверху).
Предусмотрены элементы крепления шин N и PE, а также возможность заземления дверцы и корпуса щита. Шины N, PE, поводки заземления и сальники заказываются отдельно.
В ряде боксов предусмотрена возможность опломбирования щита, а также вводного автомата.
Упаковка – качественный трехслойный гофрокартон.
Корпуса изготавливаются из листового металла толщиной 0,8- 1,2 мм.

Основные преимущества

1. Удобство монтажа
2. Широкий ассортимент типоразмеров в серии
3. Высококачественное порошковое покрытие
4. Новая конструкция изделия предотвращает доступ ко всем токопроводящим элементам
5. Комплектуется маркировочными наклейками
6. Соответствие всем требованием ПУЭ

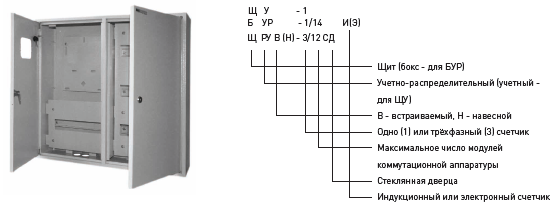

Изображение Маркировка щита Габариты ВхШхГ, мм Макс. кол-во модулей Кол-во DIN-реек Место для установки счетчика Толщина стенок, мм Кат. №
Шиты учетно-распределительные навесные со степенью защиты IP 31
ЩРУН-1/9 400х300х140 9 1 / 1ф 187х180 0,9 mb23-1/9
ЩРУН-1/12 400х300х140 12 1 / 1ф 187х180 mb23-1/12
ЩРУН-1/12СД 400х300х140 12 1 / 1ф 187х180 mb23-1/12g
ШРУН-3/9 500х300х160 9 1 / 3ф 305х183 mb23-3/9
ЩРУН-3/12 500х300х160 12 1 / 3ф 305х183 mb23-3/12
ЩРУН-3/12СД 500х300х160 12 1 / 3ф 305х183 mb23-3/12g
ЩРУН-3/18 500х400х160 18 3 / 3ф 305х183 mb23-3/18
ЩРУН-3/24 500х400х160 24 4 / 3ф 305х183 mb23-3/24
ЩРУН-3/30 однодверн с окном 500х400х160 30 4 / 3ф 305х183 mb23-3/30-1
ЩРУН-3/30 двухдверн. 580х490х165 30 4 / 3ф 305х183 mb23-3/30-2
ЩРУН-3/48 двухдверн. 580х620х165 48 4 / 3ф 305х183 mb23-3/48-2
ЩРУН 3/48 однодверн. с окном 630х400х160 48 4 / 3ф 305х183 mb23-3/48
Шиты учетно-распределительные встраиваемые со степенью защиты IP 30
ЩРУВ-1/12 440х340х140 12 1 / 1ф 160 х 179 0,9 mb13-1/12
ЩРУВ-3/12 540х340х160 12 1 / 3ф 240 х 180 mb13-3/12
ЩРУВ-3/18 540х440х160 18 3 / 3ф 301х182 mb13-3/18
ЩРУВ-3/24 540х440х160 24 4 / 3ф 301х182 mb13-3/24
ЩРУВ-3/30 двухдверн. 540х440х160 30 4 / 3ф 304х183 mb13-3/30-2
ЩРУВ-3/48 двухдверн. с окном 670х440х160 48 4 / 3ф 304х183 mb13-3/48-2


Габаритные и установочные размеры
