Щиты учетные ЩУ со степенью защиты IP54 (EKF)


Щиты учетные ЩУ со степенью защиты IP54 (EKF)Оптовая цена с учетом скидок в прайс-листах!

Производитель: EKF

Щиты учетно-распределительные предназначены для установки модульной аппаратуры и электрических счетчиков.
Используются для электромонтажа в жилых, административных, торговых и производственных зданиях.
Щиты имеют металлический сварной корпус. Позволяют разместить до 48 однополюсных автоматических выключателя ВА 47-63 марки ЭКФ, а также одно- или трехфазный электрический счетчик энергии.

Особенности конструкции

Выпускаются в четырех исполнениях:
- навесные со степенью защиты IP31(серия ЩРУН)
- навесные со степенью защиты IP31 раздельным учетом (серия БУР)
- навесные со степенью защиты IP54 (серия ЩУ)
- встраиваемые в нишу со степенью защиты IP30 (серия ЩРУВ)

Для электронных счетчиков предусмотрена специальная серия металлокорпусов с меньшими габаритами с индексом “Э”.
Степень защиты IP54 выполнена на автоматизированной линии по нанесению уплотнителя. Окраска порошковая. Цвет RAL 7035.
Щиты комплектуются съемной монтажной панелью для крепления счетчика, DIN- рейками для установки модульной аппаратуры и замком с двумя ключами с одинаковой степенью секретности. В двери щита имеется стекло для снятия показаний счетчика.
Доступ ко всем токопроводящим частям закрыт съемными фальш-панелями. Для ввода кабеля внутрь щита предусмотрены отверстия (для ЩРУН, БУР, ЩУ предусмотрены 3 отверстия D32мм – снизу, для ЩРУВ – снизу и сверху).
Предусмотрены элементы крепления шин N и PE, а также возможность заземления дверцы и корпуса щита. Шины N, PE, поводки заземления и сальники заказываются отдельно.
В ряде боксов предусмотрена возможность опломбирования щита, а также вводного автомата.
Упаковка – качественный трехслойный гофрокартон.
Корпуса изготавливаются из листового металла толщиной 0,8- 1,2 мм.

Основные преимущества

1. Удобство монтажа
2. Широкий ассортимент типоразмеров в серии
3. Высококачественное порошковое покрытие
4. Новая конструкция изделия предотвращает доступ ко всем токопроводящим элементам
5. Комплектуется маркировочными наклейками
6. Соответствие всем требованием ПУЭ

Изображение Маркировка щита Габариты ВхШхГ, мм Макс. кол-во модулей Кол-во DIN-реек Место для установки счетчика Толщина стенок, мм Кат. №
Щиты учетные со степенью защиты IP 54
ЩУ-1 310х300х150 3 1/1ф 160 х 179 0,9 mb54-1
ЩУ-1/2 двухдверн. 310х300х160 6 2/1ф 160 х 179 0,9 mb54-1/2
ЩУ-2 ЩУ-2 3 1/1ф 160 х 179 0,9 mb54-2
ЩУ-3 ЩУ-3 12 1/3ф 304 х 183 0,9 mb54-3

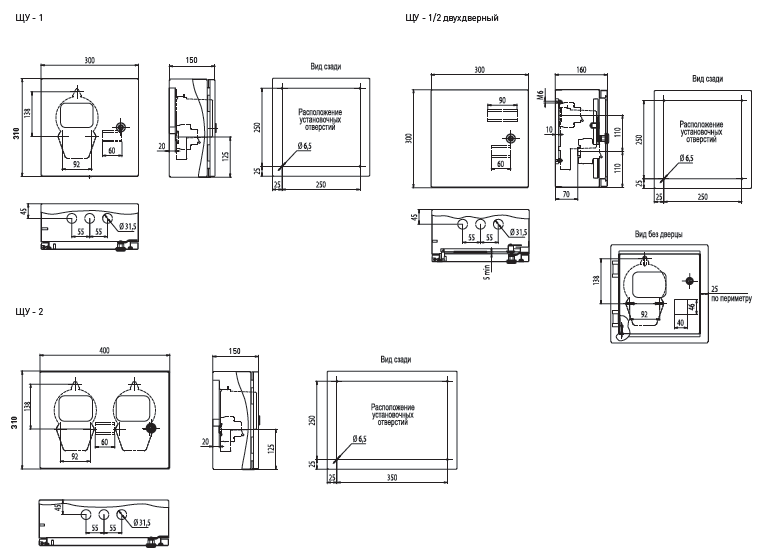

Габаритные и установочные размеры
