Звонковые трансформаторы TM/TS
Эти трансформаторы имеют безопасное низкое напряжение вторичной обмотки, используемое для питания звонков. Они рассчитаны на работу в прерывистом режиме. Выпускаются 4 серии трансформаторов:
- отказоустойчивые (серия ТМ)
- устойчивые к коротким замыканиям (серия TS8)
- устойчивые к коротким замыканиям с выключателем (серия TS8/SW)
- устойчивые к коротким замыканиям (серия TS16/TS24)

Технические характеристики
Номинальное напряжение первичной обмотки U_n, В: 230 (перем.)
Номинальное напряжение вторичной обмотки U_n, В: 4, 6, 8, 12, 24
Номинальная частота, Гц: 50/60
Номинальная мощность, ВА: 8, 10, 15, 16, 24, 30, 40 (в импульсном режиме)
Кол-во модулей: 2, 3
Стандарты: IEC/EN 61558-2-8

Ном. вторич. Напряжение, В	Ном. импульсн. Мощность, ВА	Тип	Масса 1 шт., кг
Отказоустойчивые трансформаторы, серия TM
4-8-12	3.33-6.66-10	TM10/12	0.300
12-24	5-10	TM10/24	0.300
4-8-12	5-10	TM15/12	0.300
12-24	7.5-15	TM15/24	0.300
4-8-12	10-20-30	TM30/12	0.450
12-24	15-30	TM30/24	0.450
4-8-12	13-27-40	TM40/12	0.450
12-24	20-40	TM40/24	0.450
Трансформаторы, устойчивые к коротким замыканиям, серия TS 8
8	8	TS 8/8	0.355
12	8	TS 8/12	0.355
24	8	TS 8/24	0.355
Трансформаторы с выключателем, устойчивые к коротким замыканиям, серия TS 8
8	8	TS 8/8 sw	0.277
12	8	TS 8/12 sw	0.277
4-6-8	8	TS 8/4-6-8 sw	0.280
4-8-12	8	TS 8/4-8-12 sw	0.280
Трансформаторы, устойчивые к коротким замыканиям, серия TS 16
8	16	TS 16/8	0.355
12	16	TS 16/12	0.355
24	16	TS 16/24	0.330
4-6-8	16	TS 16/4-6-8	0.333
4-8-12	16	TS 16/4-8-12	0.333
4-8-12	24	TS 24/4-8-12	0.465
8-12-24	24	TS 24/8-12-24	0.465

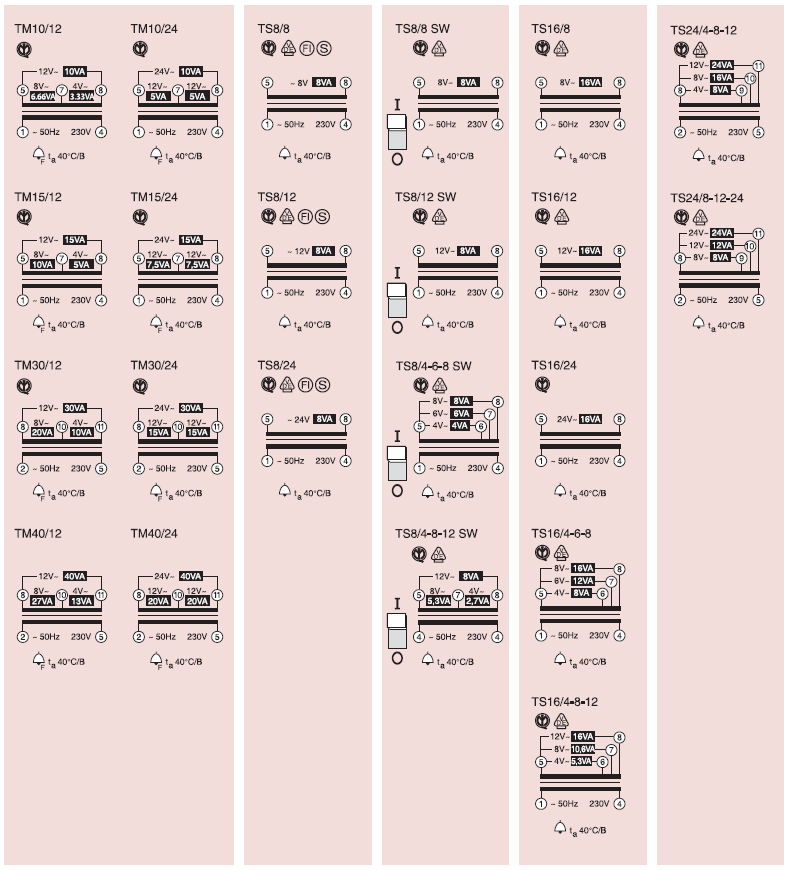

Схемы подключения и маркировка
